Operator Library: Hardware Platform
이 연산자는 펄스 메시지의 수신을 관리합니다.
| 하드웨어 플랫폼별 지원 여부 |
|---|
| microEnable 5 marathon VF2 |
이 연산자는 PulseOut 유형의 리소스 하나를 독점적으로 사용합니다. 동일한 리소스 인덱스는 애플릿 내에서 한 번만 사용할 수 있습니다.
메시지를 수신하려면 최소한 PulseO 포트 가 연결되어 있어야 합니다.

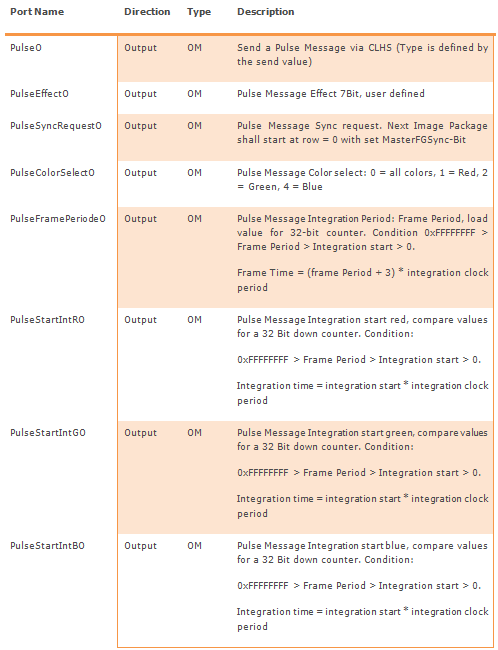

연산자를 사용하려는 방식에 따라, PulseEffectO, PulseSyncRequestO, PulseColorSelectI, PulseFramePeriodeI, PulseStartIntRI, PulseStartIntGI 및 PulseStartIntBI 포트를 통해 펄스 메시지에 대한 추가 정보를 수신할 수 있습니다. 펄스 메시지의 유형에 따라 특정 출력 포트를 연결해야 합니다.
CLHS 의 개별 메시지 형식의 경우, 다음과 같은 조합이 가능합니다:
펄스 메시지가 수신되면, 출력 포트 PulseO에서 메시지 모드 필드가 포함된 0D 픽셀이 생성됩니다. 펄스 메시지의 매개변수는 해당 링크를 통해 비동기적으로 출력됩니다.
---------------------------------------
지원되는 Link Format
| Link Parameter | 링크 입력 모든 링크 |
|---|---|
| Bit Width | 위의 표를 참조하십시오 |
| Arithmetic | |
| Parallelism | 위의 표를 참조하십시오 |
| Kernel Columns | 위의 표를 참조하십시오 |
| Kernel Rows | 위의 표를 참조하십시오 |
| Img Protocol | 위의 표를 참조하십시오 |
| Color Format | 위의 표를 참조하십시오 |
| Color Flavor | 위의 표를 참조하십시오 |
| Max. Img Width | 위의 표를 참조하십시오 |
| Max. Img Height | 위의 표를 참조하십시오 |
